Лазерный листорез SEKIRUS P2602M-6025GAH-X5 мощностью 20000 Вт на производственном предприятии «Скайпрофиль», Минск (Беларусь)

Для производственного предприятия «Скайпрофиль» поставлен крупноформатный оптоволоконный лазерный станок SEKIRUS P2602M-6025GAH-X5 с рабочим полем 6000 × 2500 мм, источником MAX Photonics 20 кВт и функцией резки с фаской до 45°. Оборудование предназначено для развития собственной заготовительной базы при выпуске продукции из тонколистовой стали, включая элементы кровли, фасадов, ограждений, водосточных систем и металлопрокатную номенклатуру.

О компании «Скайпрофиль»

«Скайпрофиль» — один из заметных производителей и поставщиков кровельных, фасадных и ограждающих систем на рынке Республики Беларусь. Более 15 лет предприятие выпускает металлочерепицу, кровельный и стеновой профнастил, доборные элементы, водосточные системы, металлический штакетник, профильные трубы и другую продукцию из металла.

Производство сертифицировано по СТБ ISO 9001-2015, а ассортимент включает широкий выбор покрытий, цветов и толщин листовой стали. Компания располагает крупным сырьевым складом, 10 филиалами и сетью из 45 торговых представительств, охватывающей более 35 городов Беларуси.

Сочетание собственного производства, складской инфраструктуры и разветвлённой сети продаж позволяет «Скайпрофиль» оперативно комплектовать строительные заказы и поставлять материалы по всей стране.

Задачи

• Увеличить производительность участка лазерной резки при обработке листового металла.

• Обрабатывать крупноформатный лист на поле 6000 × 2500 мм без дополнительной перекладки и предварительной подрезки.

• Выполнять фасочную резку до 45° для подготовки деталей под сварку и сборку.

• Снизить время простоя между партиями за счёт сменного стола и автоматической смены вспомогательных газов.

• Оптимизировать раскрой металла с помощью профессиональной программы нестинга CypNest.

• Усилить контроль производства благодаря системе мониторинга рабочего времени SEKIRUS и видеонаблюдению ключевых зон станка.

• Поддерживать чистоту рабочей зоны при высокопроизводительной резке за счёт зонального пылеудаления и фильтровентиляционной установки.

Решение: крупноформатный листорез 20 кВт с фасочной резкой

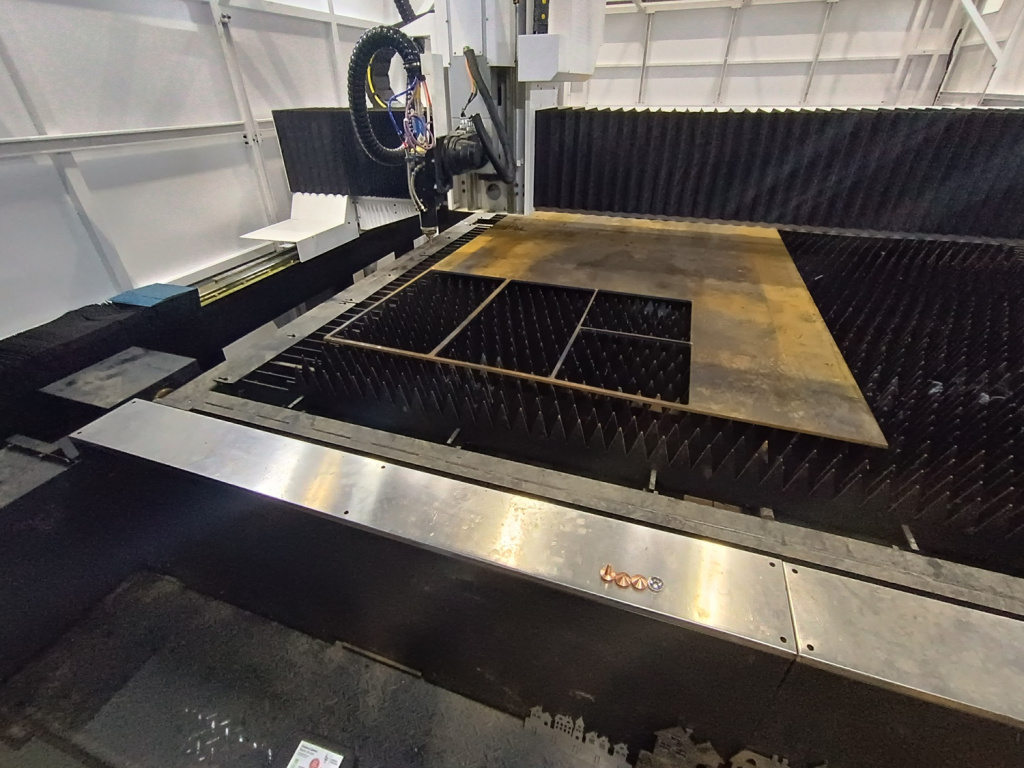

SEKIRUS P2602M-6025GAH-X5 оснащён рабочим полем 6000 × 2500 мм и сменным столом такого же размера. Такая конфигурация рассчитана на работу с крупными листами и помогает разделить операции резки и разгрузки: пока на одном столе выполняется обработка, на втором можно снимать готовые детали и готовить следующую заготовку. Это сокращает непроизводительное время между заданиями и поддерживает непрерывность выпуска.

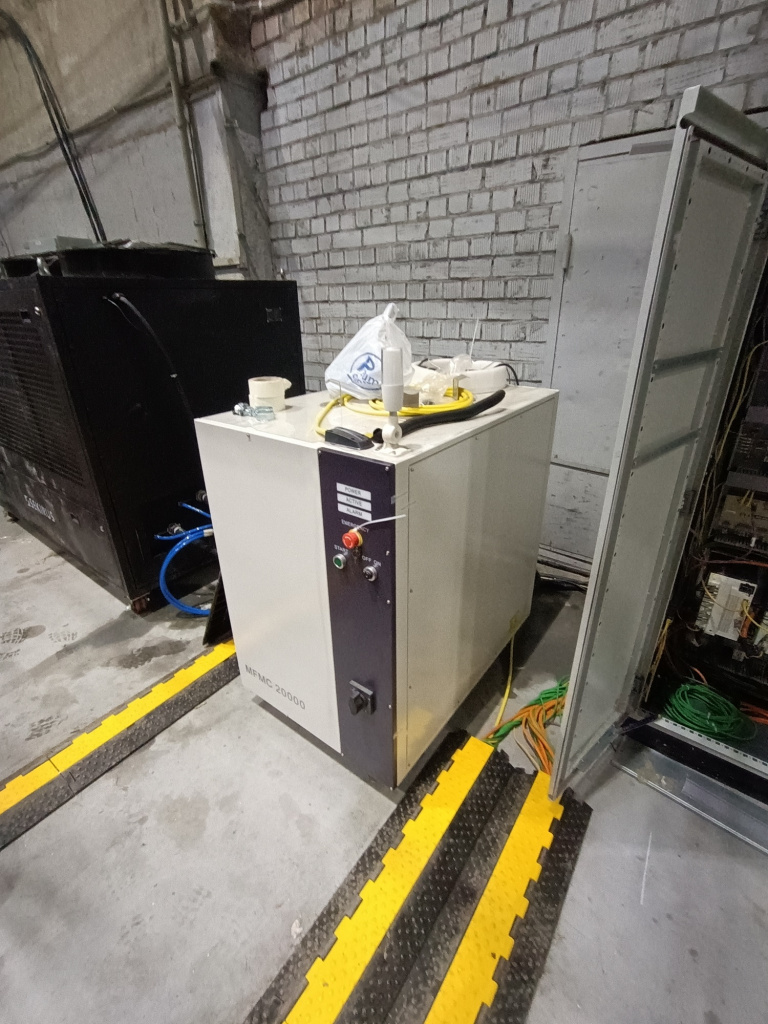

Источник MAX Photonics мощностью 20 кВт и голова BOCI BLT 461 с автофокусом формируют производительный контур для резки листового металла. Поворотная голова с возможностью обработки под углом до 45° позволяет получать фаску непосредственно на листорезе. В результате часть деталей поступает на сварочный или сборочный участок уже с подготовленной кромкой — без отдельной механической операции.

За движение портала и точность траектории отвечают сервоприводы Panasonic, планетарные редукторы France Motoreducer, направляющие HIWIN и косозубая рейка YYC. Система FSCUT 9100, ПО CypCut/HypCut и бессрочная лицензия CypNest обеспечивают управление резкой, подготовку управляющих программ и оптимизацию раскладки деталей на листе.

Особое внимание уделено производственной чистоте и контролю процесса. Станок оснащён зональной системой пылеудаления, вытяжным вентилятором 11 кВт, фильтровентиляционной установкой SEKIRUS 6-L и резиновой «юбкой» на шкафу для более эффективного всасывания пыли. Три видеокамеры — на режущей голове, в зоне резки и зоне смены столов — помогают оператору контролировать обработку и загрузку без лишних остановок.

Для стабильной работы источника 20 кВт установлен промышленный чиллер SEKIRUS CFLB 20000, разработанный и произведённый в Санкт-Петербурге. Стабилизатор напряжения 180 кВА, автоматическая централизованная смазка, обдув головы и охлаждение сопла повышают устойчивость оборудования к интенсивной эксплуатации.

Технические характеристики оборудования

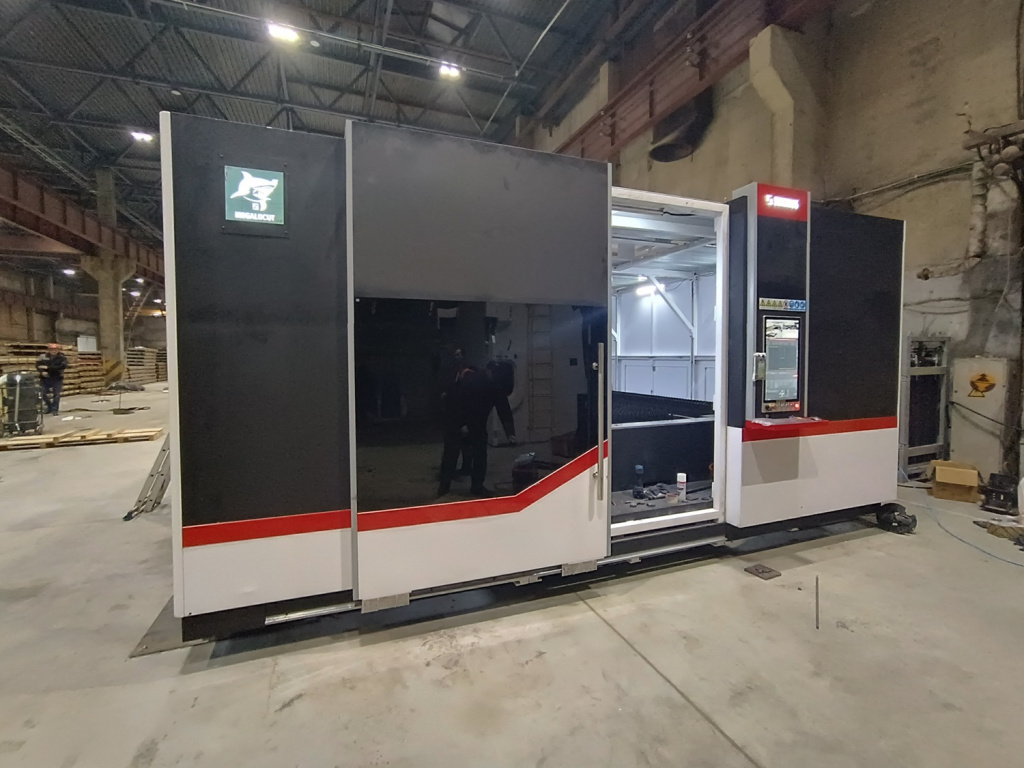

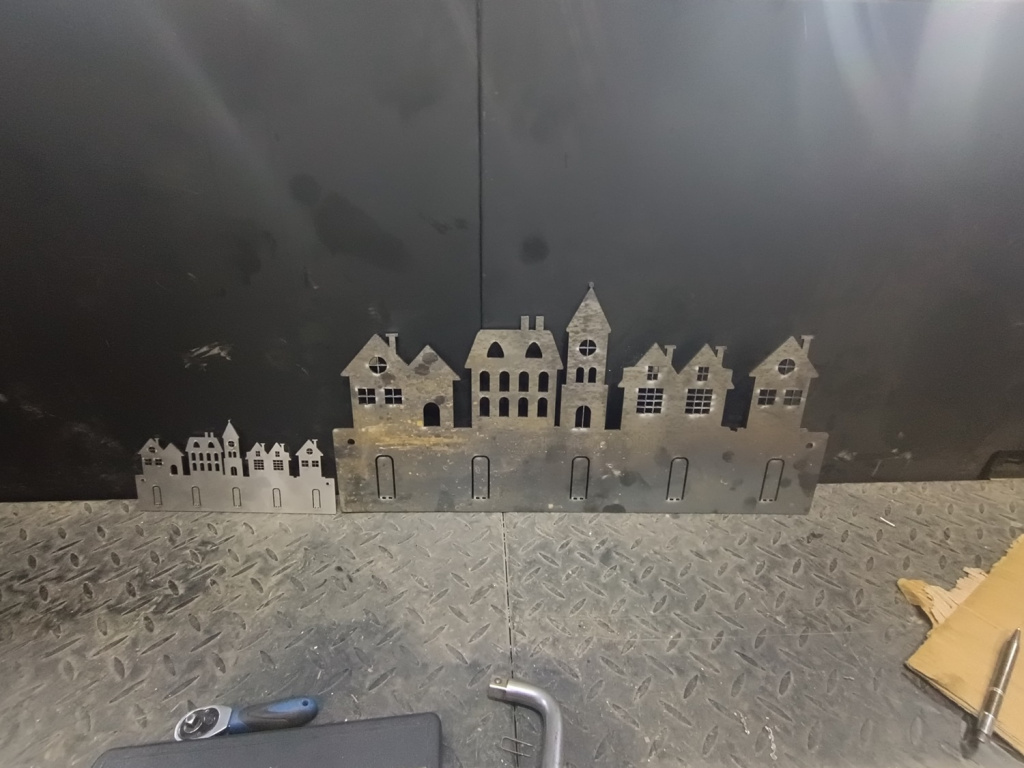

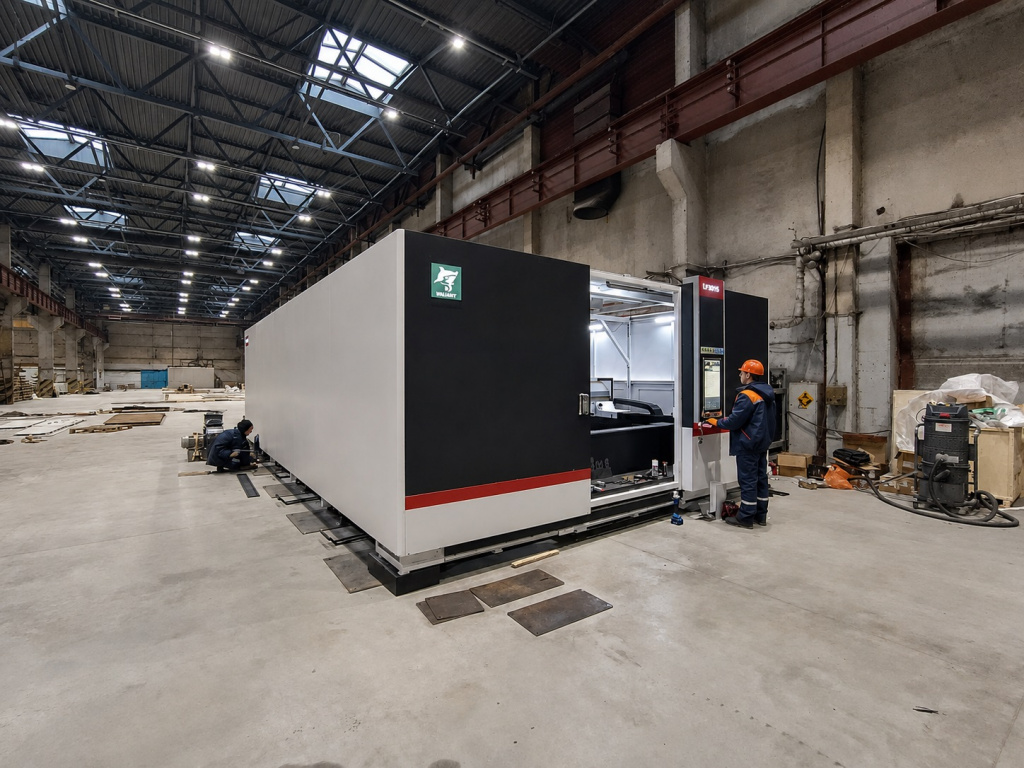

Фото с ПНР

Внедрение и запуск

В состав проекта вошли поставка SEKIRUS P2602M-6025GAH-X5 в полной конфигурации, монтаж, пусконаладочные работы и обучение операторов. Оборудование передано с промышленным чиллером SEKIRUS CFLB 20000, системой фильтрации SEKIRUS 6-L, зональным дымоудалением, автоматической панелью смены газов и стартовым комплектом расходных материалов для головы BOCI BLT 461.

Двухэтапное обучение обеспечивает последовательный ввод специалистов в работу: от базовых настроек и требований безопасности до подготовки программ, раскладки деталей и отработки технологических режимов на фактической номенклатуре предприятия. Система мониторинга SEKIRUS позволяет фиксировать загрузку оборудования и формировать основу для дальнейшей оптимизации производственного планирования.

Результаты

• Введён в производственный контур крупноформатный листорез 20 кВт с полем 6000 × 2500 мм.

• Реализована фасочная резка до 45°, что сокращает количество операций по подготовке деталей к сварке и сборке.

• Сменный стол 6 × 2,5 м позволяет организовать параллельную резку и подготовку следующего листа.

• Оптимизация раскладки в CypNest помогает рациональнее использовать листовой металл и уменьшать технологический остаток.

• Автоматическая смена трёх газов ускоряет переход между режимами обработки.

• Три камеры наблюдения повышают оперативность контроля резки, зоны загрузки и состояния головы.

• Зональное пылеудаление, вентилятор 11 кВт и установка SEKIRUS 6-L поддерживают чистоту производственной зоны.

• Мониторинг рабочего времени SEKIRUS создаёт прозрачный контур контроля загрузки станка.

• Чиллер SEKIRUS CFLB 20000 и стабилизатор 180 кВА обеспечивают устойчивую работу высокомощного технологического комплекса.

Как получить расчёт/демо

Если вашему производству необходим крупноформатный лазерный станок для резки листового металла с источником 20 кВт, сменным столом и фасочной обработкой, специалисты SEKIRUS подготовят конфигурацию под толщины металла, формат листа, номенклатуру изделий и планируемую загрузку.

• Подбор мощности источника, рабочего поля, автоматики и конфигурации безопасности

• Разработка решения для фасочной резки, сменного стола, пылеудаления и фильтрации

• Демонстрация реза на типовых деталях и подготовка требований к электросети, вентиляции и размещению

SEKIRUS проектирует промышленные лазерные комплексы под реальные задачи производственного участка — от раскроя листа до подготовки деталей к сварке.
